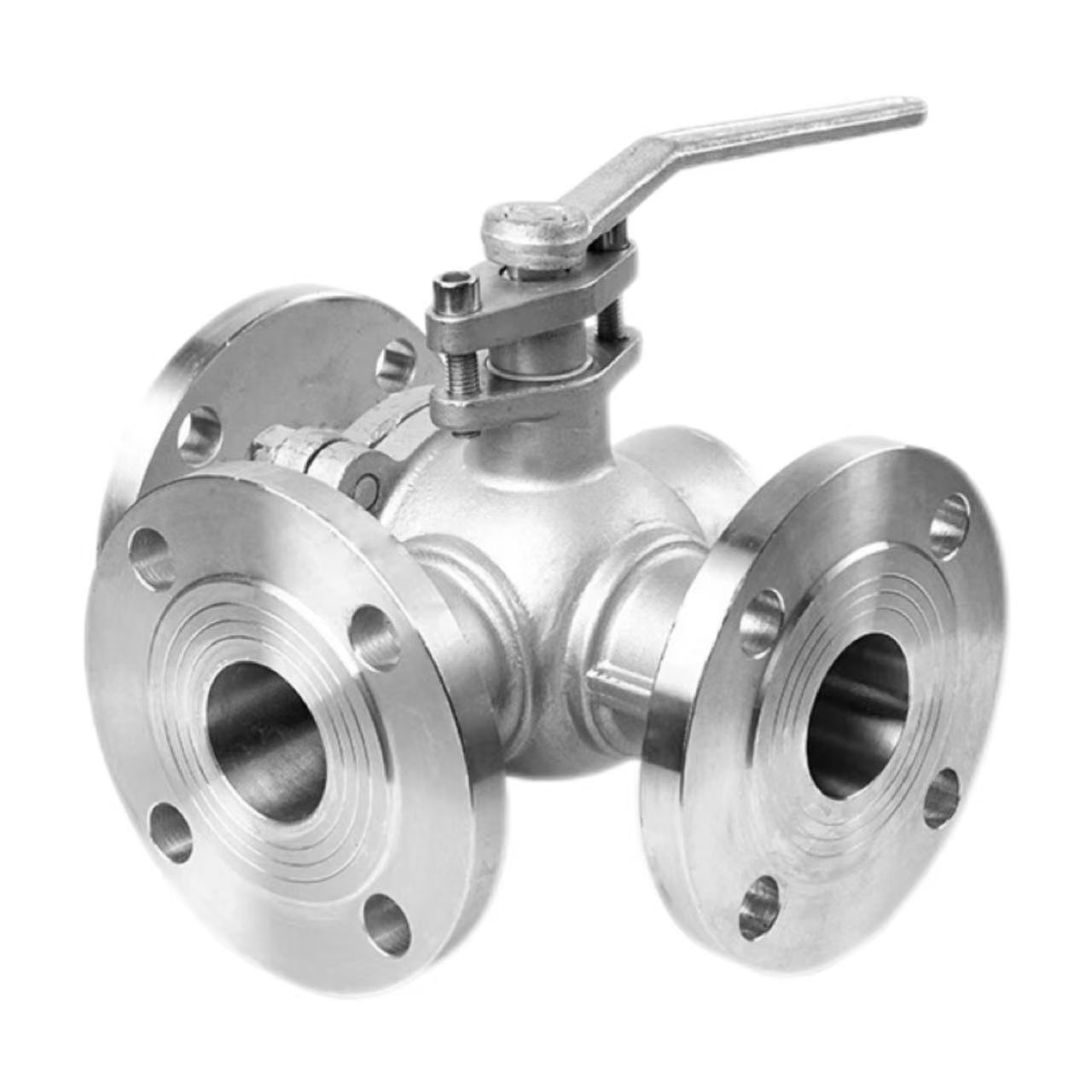

Þriggja vega flans kúluventill

Vinnureglu

Vinnureglan í tæringarþolnum þríhliða flanskúluloki Shenchi verksmiðjunnar er byggð á L-laga eða T-laga rásum sem eru skornar í boltann. Kúlan er sett í miðju ventilhússins og snúið með handfangi. Þegar boltinn snýst, eru rásirnar í takt við eða á móti mismunandi ventlahöfnum, og átta sig á því að skipta, sameinast eða skipta miðflæðisstefnunni.

L-laga kúla:

 Snúningur 90° gerir miðlinum kleift að skipta úr inntakinu yfir í hvaða úttak sem er, hentugur til að snúa við atburðarás með einu inntaki og tveimur útrásum eða tveimur inntakum og einu úttaki, svo sem að veita vökva til skiptis í tvo kjarnaofna.

T-laga bolti:

Snúningur 180° gerir kleift að tengja öll þrjú tengin samtímis eða hvaða tvær tengi sem er að vera samtengdar, hentugur til að blanda saman tveimur miðlum og síðan útganga (sameina), eða skipta einum miðli í tvo útganga (klofa), eins og í loftkælingarkerfi fyrir heitt og kalt vatn.

Vörubreytur:

Vöruheiti: Þriggja-vega flans kúluventill	Tæknilýsing: (1/8"-4") DN6-DN100
Nafnþrýstingur: PN16	Efni yfirbyggingar: WCB, SUS304 (CF8), SUS316L (CF3M)
Staðlar: ANSI, BS, DIN, ISO, JIS	Gildandi hitastig: -20 ℃ ~ +150 ℃ (venjulegt), allt að +350 ℃ (hár hiti), niður í -196 ℃ (lágt hitastig)
Innra málmefni: WCB, SUS304 (CF8), SUS316L (CF3M)	Meðalhiti: Hátt hitastig, lágt hitastig, miðlungs hitastig, eðlilegt hitastig
Aðferðaraðferð: Handbók	Innsigli: EPDM, PPL
Tengingaraðferð: Flanstenging	Notkun: Vatn, loft, gas, olía, vökvar osfrv.
Uppruni: Kína	Dæmi: Sýnishorn í boði

Kostir flanstengingar:

Shenchi 3-vega flans kúluventlar nota flanstengingar. Í samanburði við snittari tengingar bjóða flanstengingar upp á meiri þrýstingsþol; PN16 einkunnin þolir stöðugt 1,6MPa þrýsting. Að taka í sundur er þægilegt, auðveldar reglulega skoðun og viðhald á leiðslum. Áreiðanleg þétting er tryggð; flansþéttingin og boltarnir vinna saman til að útiloka hættu á leka. Hentar fyrir leiðslur með stórum þvermál; fyrir þvermál yfir DN50, þar sem snittari tengingar eru erfiðar, eru flansar staðalvalið. Shenchi, kínverskur þríhliða kúluventlaframleiðandi, býður upp á flansa sem eru í samræmi við ANSI, BS, DIN og JIS staðla, sem uppfylla þarfir alþjóðlegra viðskiptavina.

Uppsetningarlykilpunktur 1: Flangajöfnun

Flansjöfnun Þegar Shenchi þríhliða flanskúluventillinn er settur upp verða flansflansarnir að vera í takt. Flansarnir tveir ættu að vera samsíða og sammiðja, þar sem frávikið fer ekki yfir leyfilegt svið flansþéttingar. Þvingun boltajöfnunar mun valda aflögun ventilhússins, sem hefur áhrif á snúning kúlu og þéttingargetu. Eftir jöfnun ætti þéttingin að vera í miðjunni og má ekki vera á móti. Lágverðs þríhliða flans kúluventill jafngildir ekki lágum gæðum; Shenchi vörur bjóða upp á mikla nákvæmni og auðveldari uppsetningu. Tæringarþolnir þríhliða flanskúlulokar eru með flansyfirborði sem uppfylla staðla, sem tryggir áreiðanlegri þéttingu.

Uppsetningarpunktur tvö: Boltaþétting

Herða verður flansbolta á ská í áföngum. Beittu toginu smám saman í 2-3 áföngum eftir 180° ská röð. Ekki herða eina hliðina í einu, annars myndar ójafn þrýstingur á þéttingunni lekarásir. Bolt tog verður að uppfylla staðlað gildi; ofspenning mun skemma flansinn eða boltana, en vanspenning mun leiða til ófullnægjandi þéttingar. Shenchi 3-vega flans kúluventilaverksmiðjan veitir ráðlagt togtöflu fyrir uppsetningaraðila að vísa til. Þessir uppsetningarpunktar skipta sköpum til að tryggja langtíma lekafría ventilvirkni; vinsamlegast fylgdu forskriftunum nákvæmlega.

Uppsetningarpunktur 3: Stuðningur við leiðslur og hreinsun

Fyrir uppsetningu verður að þrífa að innan í leiðslunni til að fjarlægja suðugjall, járnslíp, sand og önnur óhreinindi. Aðskotahlutir sem komast inn í ventilholið geta klórað kúluna eða innsigli, sem leiðir til leka. Leiðsluna verður að vera sjálfstætt studd; lokinn má ekki bera þyngd leiðslunnar. T-flans kúluventlar með stórum þvermál eru þungir; Leiðslusig getur dregið flansinn út fyrir miðju og skaðað innsiglið. Tæringarþolnir tee flans kúlulokar eru úr WCB, SUS304 eða SUS316L efnum, með kopar eða ryðfríu stáli lokakjarna. Eftir að uppsetningarpunktunum er lokið ætti handfangið að snúast frjálslega án þess að festast; lokinn er þá tilbúinn til notkunar.
