Leiðbeiningar um rörfestingar

Í hinu mikla neti lagna sem skilar vatni, gasi og stjórn til nútímaheims okkar, fellur athyglin oft að pípunum sjálfum eða lokunum sem stjórna flæðinu. Samt sem áður eru hinir hógværu auðmjúkir aðilar sem gera flókna, hagnýta og áreiðanlega kerfa kleiftrörfestingar. Þessir mikilvægu þættir eru tengin, stjórnendur og millistykki sem umbreyta beinum lengd pípa í markvissar hringrásir. Skilningur á gerðum þeirra, virkni og valviðmiðum er grundvallaratriði fyrir árangursríkt vökva- eða gasmeðhöndlunarverkefni.

Kjarnaaðgerðirnar: Meira en bara að tengjast

Innréttingar þjóna nokkrum mikilvægum tilgangi umfram einfalda tengingu:

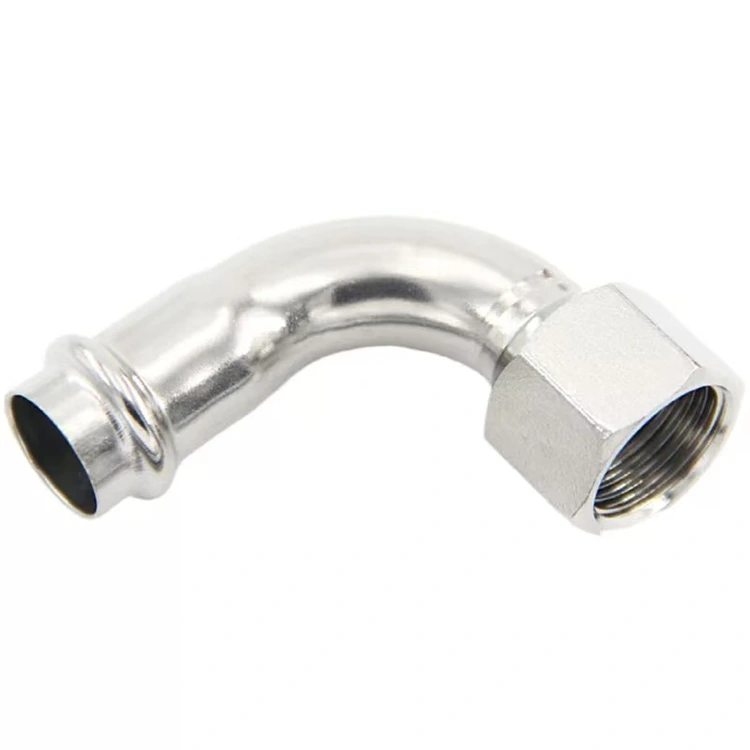

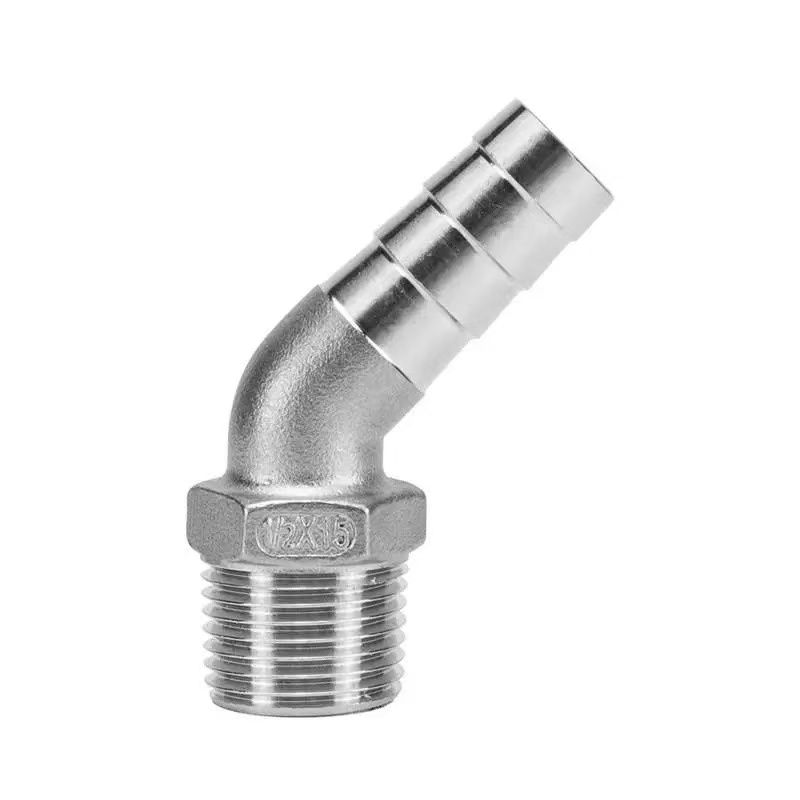

*   Breyting á stefnu: Olnbogar (venjulega 45° eða 90°) beina leiðslum í kringum hindranir eða meðfram burðarlínum.

*   Flæðisdeild eða samsetning: Teigur og krossar skipta einu flæði í margar greinar eða sameina mörg innstreymi í eina.

*   Stærðaraðlögun: Minnkarar og hylki tengja saman rör með mismunandi þvermál óaðfinnanlega.

*   Línulenging: Tengingar sameina tvær jafnstórar pípur í beinu hlaupi.

*   Hafnargerð: Geirvörtur og hnakkar veita aðgangsstaði fyrir krana, mæla eða hjálparlínur.

*   Lokun: Lokar og tappar innsigla enda rörs, annað hvort varanlega eða tímabundið.

Helstu eiginleikar: Efni, tenging og hönnun

Að velja réttar lamir á þremur aðaleiginleikum:

1.  Efni: Festingin verður að vera samhæf við bæði pípuefnið og miðilinn (vökva/gas) sem hann mun flytja.

   *   Kopar og kopar: Frábært fyrir drykkjarhæft vatn, hitun og sum gasnotkun. Þolir tæringu og er auðvelt að setja upp með lóðun eða pressufestingu.

   *   Kolefnisstál og ryðfrítt stál: Staðall fyrir iðnaðar-, háþrýstings- og háhitanotkun (gufu, olía, kemísk efni). Býður upp á yfirburða styrk. Ryðfrítt veitir aukið tæringarþol.

   *   PVC, CPVC og PEX: Ráðandi í nútíma pípulögnum, áveitu og lágþrýstings efnalínum. Léttur, tæringarheldur og notar oft leysisuðu (PVC) eða pressu/krympu (PEX) tengingar.

   *   Sveigjanlegt járn: Þekkt fyrir seigleika í snittari stillingum, sem almennt er notað í þungar gas- og vökvalínur.

2.  Tengingaraðferð: Þetta skilgreinir hvernig festingin tengist pípunni.

   *   Þráður (skrúfaður): Klassíska, fjölhæfa aðferðin sem notar tapered (NPT) þræði. Tilvalið fyrir viðhaldsþung kerfi, breytingar á vettvangi og traustar tengingar þar sem nauðsynlegt gæti verið að taka í sundur. Krefst þéttiefnis fyrir lekaþétta samskeyti.

   *   Lóðað/Lóðað (Socket Weld): Aðallega fyrir kopar og stál. Skapar varanlega, slétta og mjög áreiðanlega samskeyti með því að bræða áfyllingarmálm í bilið á milli innstungu og rörs. Nauðsynlegt fyrir vandaðar pípulagnir og mikilvægar vinnslulínur.

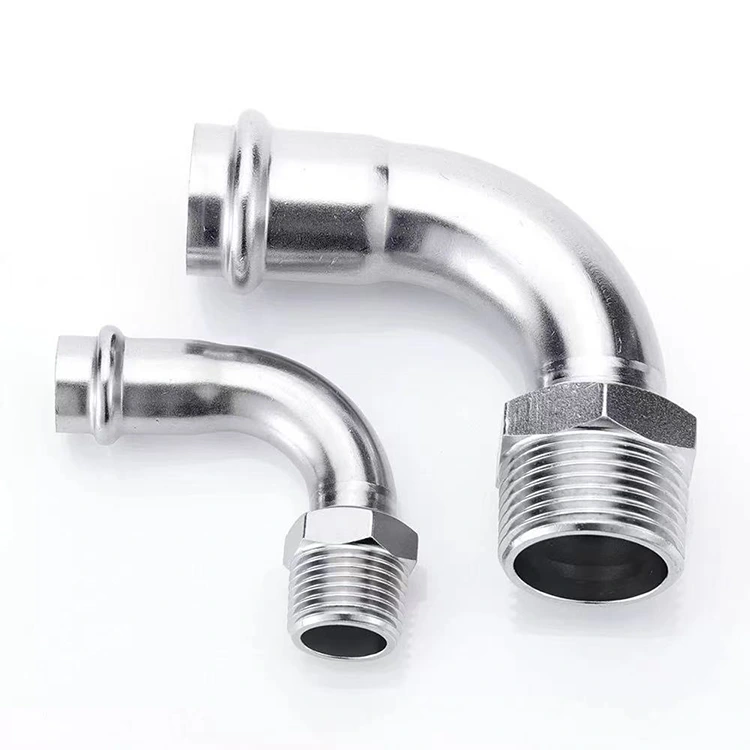

   *   Press-Fit: Nútímaleg aðferð sem notar sérhæfð verkfæri til að kreppa festingu með innri O-hring á rör. Býður upp á hraðvirka, hreina og mjög áreiðanlega tengingu án hita eða þráða. Að öðlast hraða upptöku í pípu- og vatnskerfi í atvinnuskyni.

   *   Push-to-Connect: Einfaldasta uppsetningaraðferðin fyrir tímabundnar eða aðgengilegar línur (t.d. þjappað loft, tækjabúnað). Kragi og O-hringbúnaður gerir kleift að tengja og losa án verkfæra.

   *   Solvent Weld: Notað fyrir plastkerfi (PVC/CPVC). Kemísk leysir bráðnar og sameinar pípuna og mátunina í eitt einhæft stykki.

3.  Þrýstieinkunn og staðlar:Lagnafestingareru framleidd í sérstökum þrýstiflokkum (t.d. áætlun 40, 80, flokki 150, 300) og verða að uppfylla iðnaðarstaðla (ASTM, ASME, EN). Val á festingu með þrýstingsstig sem er jafnt eða yfir hámarks rekstrarþrýstingi kerfisins er óumsemjanlegt vegna öryggis.

Leiðbeiningar um val: Passa mátunina við verkefnið

Rökrétt valferli tryggir kerfisheilleika:

1. Skilgreindu þjónustuna: Hvaða vökvi eða gas? Við hvaða hitastig og þrýsting? Er það ætandi? (t.d. heitt drykkjarvatn, 80°C, 6 bar).

2.  Veldu rörefni: Byggt á þjónustuskilyrðum og fjárhagsáætlun (t.d. kopar).

3.  Veldu tengingaraðferðina: Jafnvægi árangur, uppsetningarkunnáttu og framtíðaraðgangsþarfir (t.d. Press-fit fyrir hraða og áreiðanleika).

4.  Tilgreindu festingargerð og stærð: Ákvarðu nauðsynlega virkni (t.d. 90° olnboga, 22mm x 22mm).

5.  Staðfestu samhæfni: Gakktu úr skugga um að festingarefnið, þéttingaraðferðin og þrýstingsmatið séu fullkomlega samhæfð við valda pípu- og kerfisfæribreytur.

Niðurstaða: Grunnur kerfisheilleika

Lagnafestingar eru mikilvæg greinarmerki í tungumáli lagnakerfa. Rétt val þeirra og uppsetning er grunnurinn að endingu, öryggi og skilvirkni kerfisins. Þó að þeir kunni að starfa úr augsýn, er að tilgreina hágæða, viðeigandi innréttingar ein áhrifamesta ákvörðun sem verkfræðingur, verktaki eða uppsetningaraðili getur tekið. Í flóknum dansi vökvahreyfingar eru þessir þættir þöglir, staðföstu samstarfsaðilarnir sem tryggja að allt flæði eins og hannað er.
