Gaddafesting fyrir þil

Shenchi kynnir hágæða þilgaddafestingar, sérstaklega hönnuð til að leiða slöngur í gegnum búnaðarspjöld en veita áreiðanlega þéttingu. Gerðar úr kopar, SUS304 og SUS316L ryðfríu stáli, þessar festingar bjóða upp á sterka tæringarþol og henta fyrir margs konar vinnuaðstæður.

Vöruuppbygging

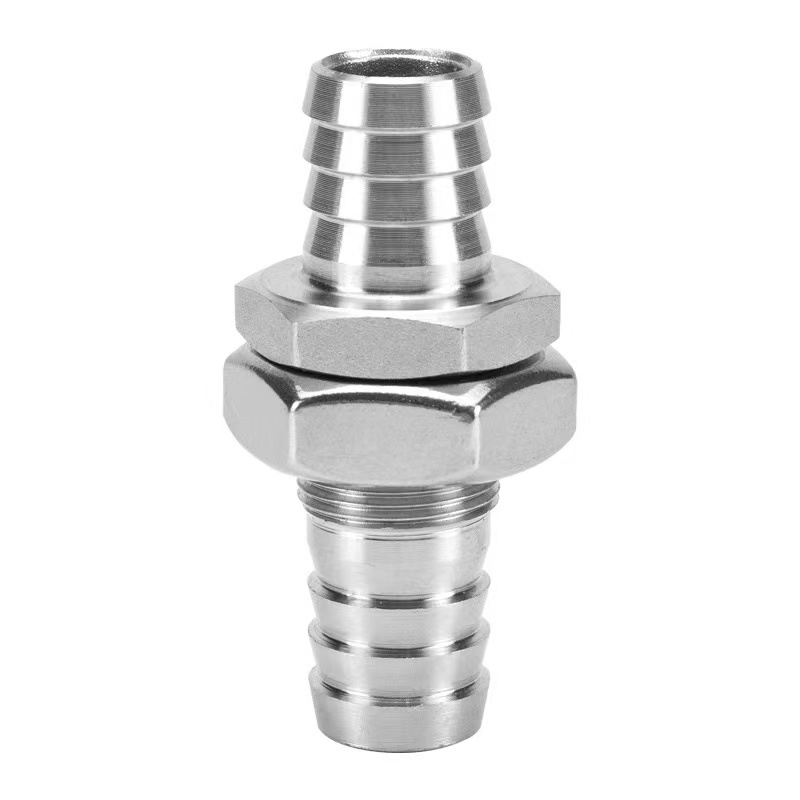

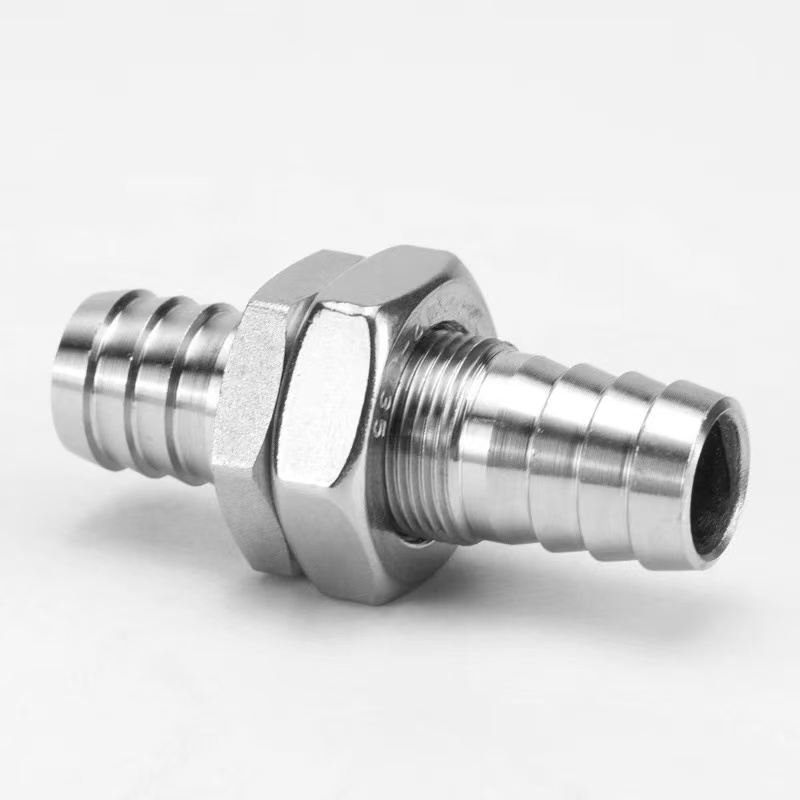

Uppbygging þilgaddafestingarinnar felur í sér þilþræði, læsihnetu og gaddaslöngutengingar. Við uppsetningu þarf aðeins spjaldhol; að herða hnetuna lýkur festingar- og þéttingarferlinu.

Gaddaður endinn er með hálkuvörn, sem tryggir örugga tengingu þegar hann er notaður með slönguklemmu. Þessar innréttingar eru mikið notaðar í stjórnskápum, vatnsmeðferðarbúnaði, lækningatækjum og öðrum skyldum sviðum.

Vörulýsing

Byggingarlegir kostir

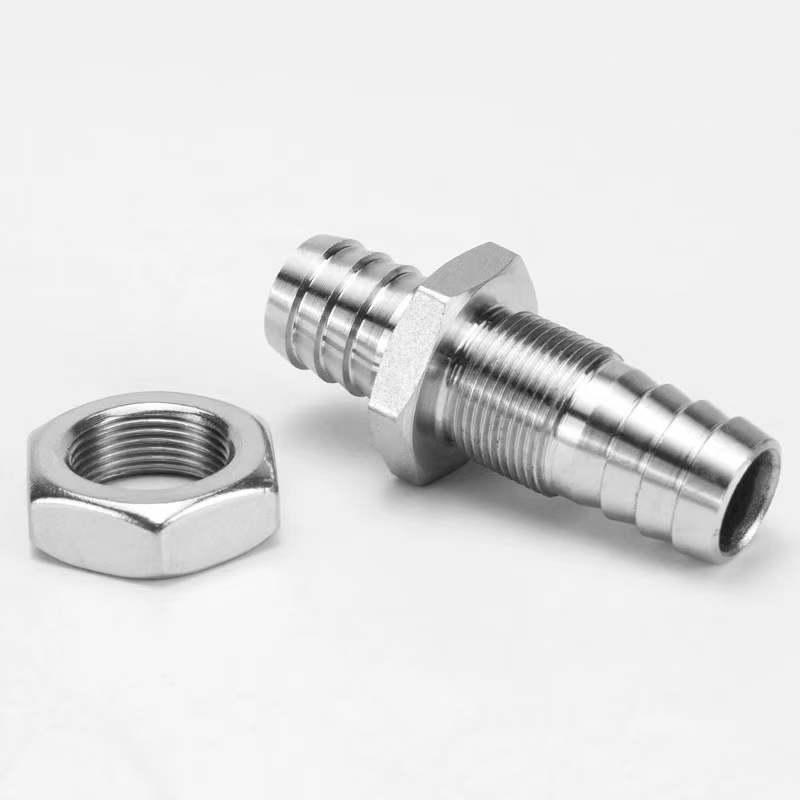

Þilgaddafestingin er píputengi sem er sérstaklega hannaður til að leiða slöngur í gegnum búnaðarspjöld, girðingar eða þil á meðan það veitir fasta þéttingu. Aðalbygging þess inniheldur þilþráðshluta, læsihnetu, þéttingu og tengingu með gadda. Við uppsetningu þarf aðeins gat með samsvarandi þvermáli á spjaldið. Þráðarhluti festingarinnar er látinn fara í gegnum gatið og hnetan er hert frá gagnstæðri hlið til að ljúka festingar- og þéttingarferlinu.

1. Þilfestingarbygging:Lengd þráðarhlutans er aðlöguð að algengum þiljaþykktum. Þegar læsihnetan hefur verið hert, myndar hún stífa festingu við spjaldið, sem tryggir að festingin haldist örugg, jafnvel við ytri togkrafta.

2. Gaddaslöngutenging:Önnur eða báðar hliðar spjaldsins eru með gaddalaga mjókkandi tennur til að setja slönguna í og ​​mynda innsiglaða tengingu með slönguklemmu. Gaddaendinn tekur upp tvöfalda hálkuvörn, sem býður upp á umtalsvert meiri útdráttarþol en venjulegar festingar.

3. Innsiglikerfi:Gúmmíþéttingar eða O-hringir eru á báðum hliðum spjaldsins. Þegar hnetan er hert er þéttingarþéttingunni þjappað saman, þannig að vatns- og rykþétt þéttingu næst við spjaldopið, með verndareinkunn allt að IP65 eða hærri.

Uppsetningaraðferð

Auðvelt er að setja upp varanlegar gaddafestingar frá Shenchi. Örugg og lokuð tenging er hægt að ná í aðeins sex skrefum:

Skref 1: Undirbúningur fyrir holu á palli

Búðu til samsvarandi hringlaga gat á spjaldið miðað við ytra þvermál þráðarhlutans. Gakktu úr skugga um að brún gatsins sé slétt og burtlaus til að forðast að skemma þéttingarþéttinguna.

Skref 2: Settu þéttingarpakkninguna upp

Renndu meðfylgjandi EPDM þéttingarpakkningu á tvinnahlutann og þrýstu henni að festingarbotninum. Ef þéttingu er krafist á báðum hliðum spjaldsins skaltu setja eina þéttingu á hvorri hlið.

Skref 3: Settu í gegnum spjaldið

Settu þráðarhlutann í gatið frá annarri hlið spjaldsins og tryggðu að festingarbotninn snerti spjaldið með þéttingarþéttingunni á milli.

Skref 4: Herðið læsihnetuna

Skrúfaðu læsihnetuna á þráðarhlutann frá gagnstæðri hlið spjaldsins og hertu hana smám saman með skiptilykil. Ráðlagt tog: 5–8 N·m fyrir koparefni og 8–12 N·m fyrir ryðfrítt stál. Haltu passandi líkamanum kyrrstæðum meðan þú herðir.

Skref 5: Tengdu slönguna

Veldu forskrift þar sem ytra þvermál gadda er 0,5–1 mm stærra en innra þvermál slöngunnar. Settu slönguna lóðrétt á gaddaenda þar til hún nær að botninum. Fyrir háþrýstingsnotkun, notaðu ryðfríu stálslönguklemma og festu hana á milli annarrar og þriðju gadda.

Skref 6: Heildarprófun innsigli

Framkvæmdu kyrrstöðuþrýstingspróf við 1,5 sinnum vinnuþrýstinginn. Ef enginn leki er í þrjár mínútur er uppsetningin hæf.
