L-Type Pagoda vatnsrörstengi

Vörutegundir

Sem faglegur kínverskur framleiðandi L-Type Pagoda vatnsrörstengja býður Shenchi upp á tvær aðalvörutegundir:

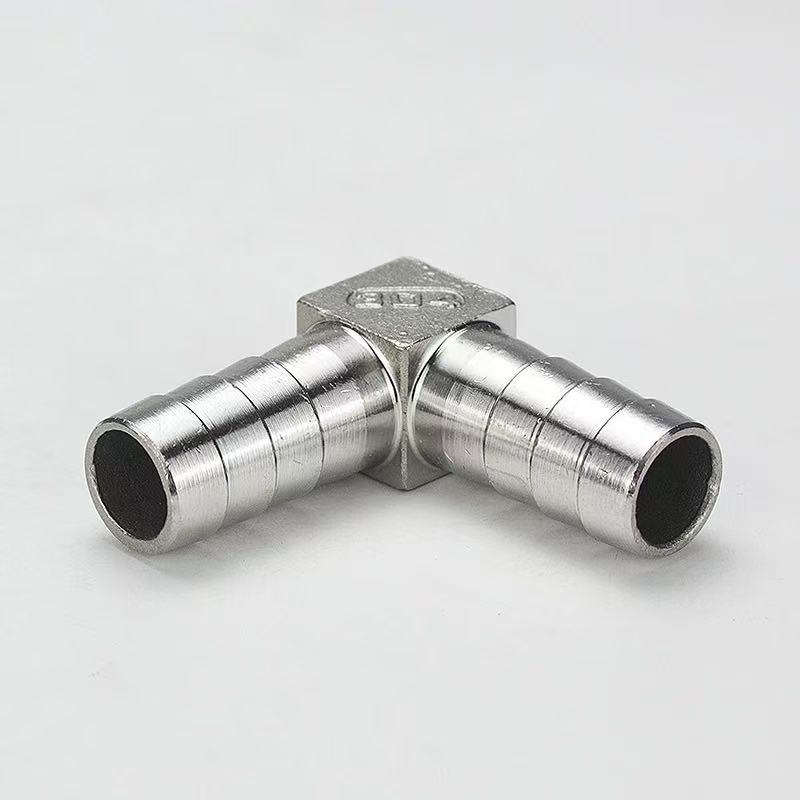

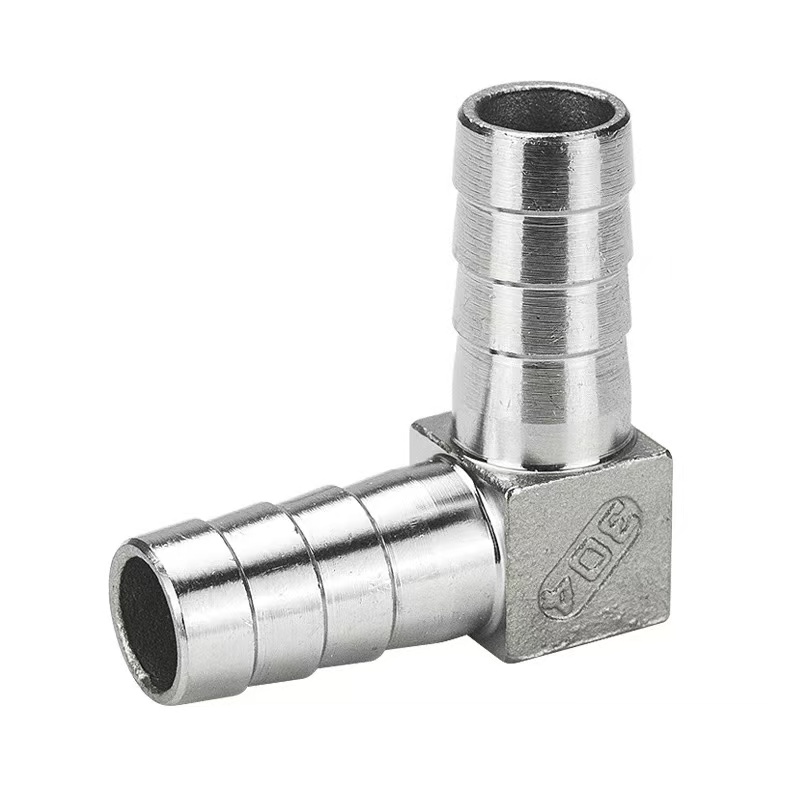

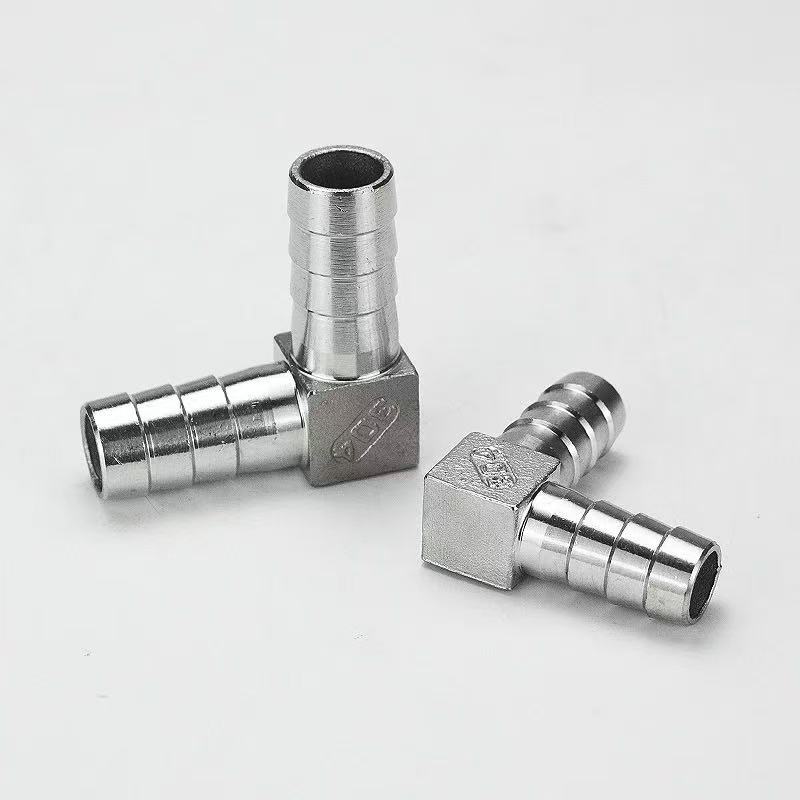

L-Type Pagoda Vatnsrörstengi: Báðir endar eru með gaddaða pagoda uppbyggingu, hannað til að búa til 90 gráðu stefnutengingu milli tveggja sveigjanlegra slöngur.

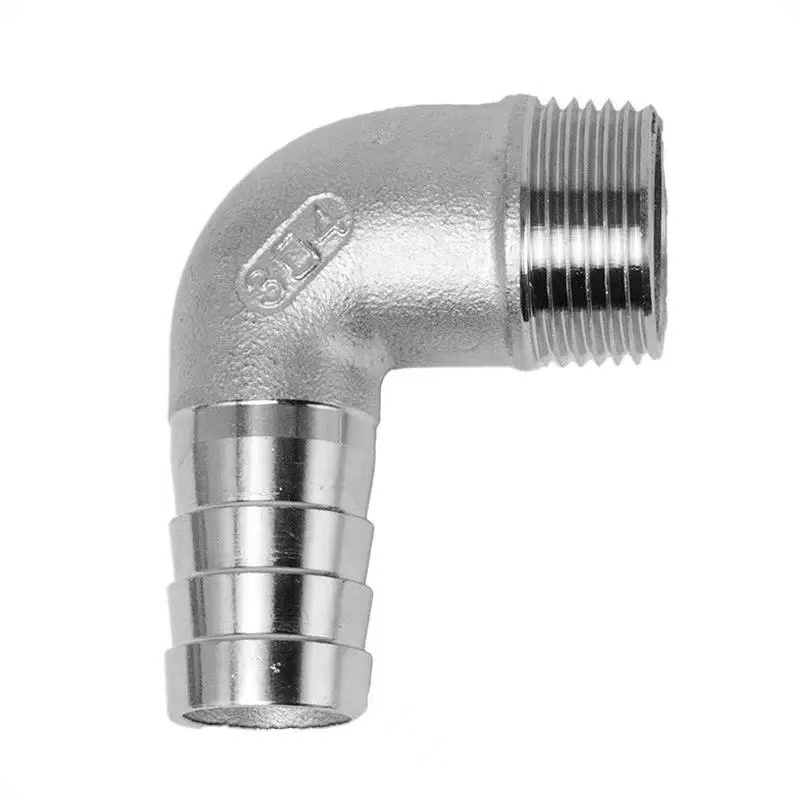

L-Type Male Threaded Pagoda Tengi: Annar endinn er með gaddapagóðu uppbyggingu til að tengja við sveigjanlega slöngu, en hinn endinn er með ytri (karlkyns) þráðum, hannaður til að búa til 90 gráðu stefnutengingu milli slöngu og búnaðar með innri (kvenkyns) snittari tengingu.

Báðar gerðir eru með 90 gráðu hornhönnun með sömu forskriftum fyrir gaddapagóðu endana. Þau eru fáanleg í efnisvali: 304 ryðfríu stáli, 316L ryðfríu stáli eða kopar. Lykilmunurinn liggur í tengingaraðferðinni: sú fyrrnefnda auðveldar beina slöngu-í-slöngutengingu, en sú síðarnefnda auðveldar bráðabirgðatengingu milli slöngu og búnaðar og býður þar með upp á sveigjanlega valmöguleika sem henta ýmsum uppsetningaratburðum.

Hver er munurinn á L-Type Pagoda Water Pipe Connection og L-Type Male Pagoda tenginu?

Kjarnamunur: Shenchi L-Type Pagoda vatnsrörstengið er með tvíþættu gaddaviðmóti (báðir endarnir eru gaddahausar, hannaðir til að tengja beint við sveigjanlegar slöngur). L-Type Male Threaded Pagoda tengið er með ytri þræði á öðrum endanum og gaddapagóðu á hinum, hannað til að tengja sveigjanlega slöngu við stífa pípu eða ventilhús með innri þræði. Shenchi’s afkastamikil L-Type Pagoda vatnsrörstengi eru svikin úr kopar eða 304/316L ryðfríu stáli; 90 gráðu rétthyrnd uppbygging þeirra er tilvalin til að beina leiðslum. Tvöfaldur gaddahönnun tryggir þétt, öruggt grip—sérstaklega þegar það er parað við slönguklemmur—til að koma í veg fyrir losun og leka. Þessar festingar bjóða upp á framúrskarandi viðnám gegn þrýstingi, tæringu og öldrun. 316L ryðfríu stáli afbrigðið hentar sérstaklega fyrir mjög ætandi umhverfi, eins og það sem felur í sér sjó eða efnavinnslu. Auðvelt í uppsetningu, þessar festingar eru tilvalnar fyrir lágþrýstingsslöngutengingar í pípulagnir, loftkerfi og iðnaðarvökvanotkun, sem býður upp á einstakan stöðugleika og endingu.

Vörulýsing

Uppsetningarleiðbeiningar

Auðvelt er að setja upp Shenchi vörumerkið L-Type Pagoda Water Pipe Connector, framleitt samkvæmt innlendum stöðlum. Að fylgja skrefunum hér að neðan tryggir áreiðanlega tengingu:

Skref 1: Slöngurskurður

Notaðu sérhæfðan slönguskera til að skera endann á slöngunni ferhyrnt og flatt, forðast hornskurð eða burrs, til að tryggja að hún passi fullkomlega við gaddana á pagóðunni. Fyrir fléttaðar eða styrktar slöngur er mælt með því að nota heitskurðaraðferð til að þétta brúnirnar og koma í veg fyrir slit.

Skref 2: Pagoda End Connection

Settu slönguna lóðrétt á pagóðuendann þar til slönguhliðin snertir botn pagóðufestingarinnar. Pagoda gaddarnir eru með þrepaðri hönnun sem skapar marga þéttihringa þegar slöngunni er komið fyrir. Fyrir háþrýstingsnotkun, festu tenginguna með því að nota ryðfríu stáli slönguklemmu eða gormspennu; klemman ætti að vera staðsett á milli annars og þriðja pagóðu gadda.

Skref 3: Þráður endatenging

Veldu viðeigandi þéttingaraðferð fyrir snittari endann byggt á forskriftum hans: G-þráður (samhliða pípuþráður) krefjast gúmmí- eða koparþéttingar til að þétta; NPT eða R-þráður (mjókkandi pípuþráður) þurfa að vefja 3–5 snúninga af PTFE þráðþéttingarlímbandi áður en það er hert. Þegar þú herðir skaltu setja skiptilykilinn á sexkantaðan hluta festingarinnar til að koma í veg fyrir að tog berist á tengipunkt slöngunnar.

Skref 4: Þrýstiprófun

Þegar uppsetningu er lokið skal framkvæma kyrrstöðuþrýstingsprófun við 1,5 sinnum vinnuþrýsting kerfisins. Ef enginn leki sést eftir að þessum þrýstingi hefur verið haldið í 3 mínútur er samsetningin tilbúin til notkunar. Uppsetningaraðferðin fyrir samsvarandi L-Type Male Threaded Pagoda tengi í þessari röð er eins - aðeins frábrugðin þráðargerðinni - sem gerir sveigjanlegt val byggt á sérstökum viðmótskröfum.

Umsóknarreitir

1. Vatnsmeðferðarbúnaður

L-Type Pagoda Water Pipe Tengi er hannað fyrir 90 gráðu stefnutengingar milli PE og PU slöngur í vatnshreinsitækjum, vatnsmýkingarefnum og RO (öfugsnúningskerfi) kerfum. Þegar það er framleitt úr 316L ryðfríu stáli uppfyllir það matvælakröfur um hreinlætisvörur. Auka L-Type Male Threaded Pagoda tengi innan sömu röð er fáanlegt fyrir forrit þar sem búnaðarviðmótið er með innri (kvenkyns) þráð.

2. Pneumatic Automation Systems

Notað til að leiða pneumatic slöngur í loftþjöppum, pneumatic ventlagreinum og sjálfvirkum samsetningarlínum. L-laga uppbygging þess sparar innra búnaðarpláss á meðan samhæfni við hraðtengjangjahylki auðveldar hraða samsetningu, sundurtöku og viðhald.

3. Hreinlætisvörur og heimilistæki

Tengir vatnsinntaksslöngur fyrir snjallklósett, uppþvottavélar, þvottavélar og svipuð tæki. Þegar L-Type Pagoda vatnsrörstengurinn er smíðaður úr kopar býður hann upp á framúrskarandi hitaleiðni, sem gerir það hentugt fyrir heitavatnslínur. L-Type Male Threaded Pagoda tengið er hannað til að koma til móts við fjölbreyttari viðmótsstaðla sem finnast í innfluttum búnaði.

4. Iðnaðarkæli- og smurkerfi

Notað í kælilínur véla og vökva smurkerfi. Ryðfrítt stálbyggingin veitir yfirburða tæringarþol, sem gerir áreiðanlegan árangur í krefjandi umhverfi sem felur í sér olíuþoku, skurðvökva og svipaðar flóknar notkunaraðstæður.
