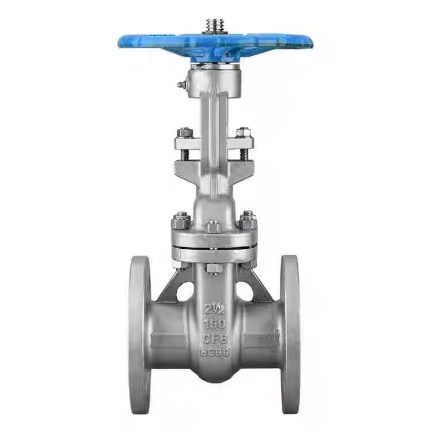

American Standard Rising Stem Flanged Gate Valve

Vinnureglur ASME Rising Stem Flensed Gate Valve

Þegar stjórnandinn snýr handhjólinu, knýr handhjólið ventilstönginni til að snúast. Trapisulaga þráðurinn á efri enda ventilstilksins tengist ventilstilkhnetunni og breytir snúningshreyfingunni í línulega áshreyfingu. Þar sem ventilstokkurinn og hliðið eru tengdir mun ventilstilkurinn knýja hliðið til að hækka eða falla saman.

Til að opna lokann skaltu snúa handhjólinu rangsælis. Lokastönglinn knýr hliðið til að hreyfast upp í línulegri hreyfingu, sem veldur því að hliðið losnar frá ventilsæti. Þegar hliðið er lyft upp í hæð sem jafngildir tvöföldu nafnþvermáli lokans er vökvagangan algjörlega óhindrað og lokinn í fullkominni stöðu. Meðan á notkun stendur er handhjólinu venjulega snúið í þá stöðu að ekki er hægt að snúa því lengra, og síðan snúið hálfa snúning til baka til að ná alveg opinni stöðu, sem kemur í veg fyrir að ventilstöngin læsist vegna hitabreytinga.

Til að loka lokanum skaltu snúa handhjólinu réttsælis. Lokastönglinn knýr hliðið til að færast niður í línulegri hreyfingu, sem veldur því að hliðið þrýstir á ventlasæti. Togið sem handhjólið beitir framkallar þvingaðan þéttingarkraft og þrýstingur miðilsins í leiðslunni þrýstir einnig hliðinu á móti hinu ventilsætinu og myndar sjálfþéttandi áhrif. Þessi tvöfalda aðgerð tryggir engan leka þegar hún er lokuð.

Kjarnaeinkenni hækkandi stönghliðsloka er að ventilstilkurinn hækkar og fellur samhliða hliðinu. Rekstraraðilar geta sjónrænt ákvarðað opið/lokað ástand lokans með því að fylgjast með lengd lokans sem nær út fyrir lokahlífina - því lengur sem stilkurinn nær, því breiðari er lokinn opinn; þegar stöngin er dregin að fullu inn er lokinn lokaður.

Það er sérstaklega mikilvægt að hafa í huga að ASME (American Standard) stígandi stilkur flanshliðarlokar er aðeins hægt að nota í alveg opnum eða alveg lokuðum stöðum og ekki hægt að nota sem stjórnlokar. Ef hann er skilinn eftir í opinni stöðu að hluta í langan tíma mun háhraða flæðimiðillinn eyða þéttingarflötunum, sem veldur sliti á hliðinu og sætinu, sem leiðir að lokum til leka á ventilnum. Ennfremur getur miðillinn streymt inn frá hvorri hlið hliðarlokans í hvora áttina sem er, sem útilokar þörfina á að huga að flæðisstefnu við uppsetningu og auðveldar skipulagningu svæðisins.

Vörufæribreytur

Háhitastig og háþrýstingsþol

Shenchi ASME Standard Rising Stem Flanged Gate lokar státa af tveimur kjarnaframmistöðukostum: háhitaþol og háþrýstingsþol. WCB efni þolir hitastig allt að 425 ℃, á meðan ryðfríu stáli er hentugur fyrir breiðari hitastig. Class 150 þrýstingsmat, rekstrarþrýstingur nær 1,9 MPa við stofuhita, fer yfir PN16 staðlinum. Innsigli eru fáanleg í háhitaþolnum PPL eða vatnsþolnum EPDM gerðum. Framleitt í Kína, Shenchi útfærir alhliða gæðaeftirlit frá hráefnum til fullunnar vörur, sem tryggir langtíma stöðugan rekstur við háan hita og háan þrýsting.

Áreiðanleg háþrýstingsframmistaða sem fer yfir Class 150 staðla

ASME B16.10 staðall frá Shenchi með rísandi stöng flanshliðsloki státar af áreiðanlegri háþrýstingsþol. Flanstengingin er í samræmi við ASME B16.10 staðla, með jafnt hertum boltum og samræmdri þrýstingsdreifingu á þéttingum. Class 150 einkunnin býður upp á vinnuþrýsting upp á 1,9 MPa við stofuhita, með nægum mældum þrýstingsmörkum. Veggþykkt ventilhússins er hönnuð í samræmi við ASME staðla, umfram innlenda staðla fyrir aukið öryggi. Shenchi býður upp á afslætti ASME staðlaða rísandi stilkur flanshliðarloka; Magninnkaup eiga rétt á afslætti og tryggja langtíma stöðugan rekstur við háþrýstingsaðstæður.

Verksmiðjubein innkaup og OEM sérsniðin stuðningur

Shenchi, sem birgir ASME (American Standard) stígandi stilkur flanshliðsloka, býður upp á sýnishornsþjónustu. Við bjóðum upp á afslætti ASME rísandi stöng flanshliðsloka á gagnsæju verksmiðjuverði, sem útilokar álagningu milliliða. Við styðjum ODM og OEM aðlögun; Hægt er að aðlaga efni, þvermál, flansstaðla og vinnuaðferðir að þínum þörfum. ASME stígandi stilkur flanshliðarlokar okkar eru auðveldir í viðhaldi, með einfaldri uppbyggingu og lágum viðhaldskostnaði. Framleiddir í Kína, Shenchi ASME hækkandi stilkur flanshliðarlokar eru áreiðanlegir í gæðum og hafa stöðugan afhendingartíma. Alþjóðlegum viðskiptavinum er velkomið að hafa samband við Shenchi til að fá nákvæmar tæknilegar breytur og nýjustu ívilnandi tilvitnanir.
