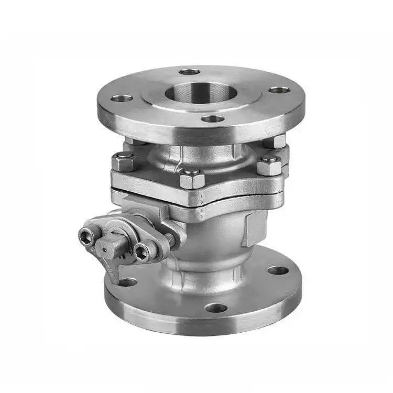

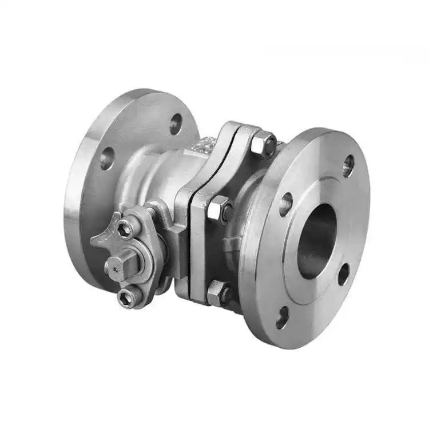

American Standard flans kúluventill

Starfsregla

Miðlunarflæði er stjórnað með því að snúa boltanum 90°.

Gat með sama þvermál og pípan er staðsett í miðju kúlunnar. Þegar handfangið eða stýrisbúnaðurinn snýr kúlunni 90° þar til gegnumgatið er í takt við pípuásinn, flæðir miðillinn frjálslega án hindrunar, lokinn er alveg opinn og flæðisviðnámið er næstum núll. Þegar boltinn snýst um 90° í viðbót þar til gegnumgatið er hornrétt á pípuna, lokar þétti kúlulaga yfirborðið algjörlega leiðina, lokinn lokar og áreiðanleg lokun næst.

Bandaríski stöðluðu kúluventillinn með flans er með tvíátta þéttingarhönnun, sem gerir miðlinum kleift að komast inn úr hvaða átt sem er án takmarkana á flæðisstefnu. Mjúk innsigli (PTFE/PPL) ná ekki leka, en hörð innsigli henta fyrir háan hita og háan þrýsting. Lokastönglinn er með blástursvörn til að tryggja öryggi og áreiðanleika við háan þrýsting. Shenchi ASME staðlaðar flanskúlulokar eru framleiddir í samræmi við API 608 staðla, sem bjóða upp á skjótan gang og þétta þéttingu, sem gerir þá að kjörnum lokunarlokum fyrir ASME staðlaða leiðslur í olíu-, efna- og jarðgasiðnaði.

Vörufæribreytur

Vöruheiti: American Standard Flanged Ball Valve	forskriftir: (1/8"-4") DN6-DN100
Nafnþrýstingur: PN16	Efni yfirbyggingar: WCB, SUS304 (CF8), SUS316L (CF3M) Efni yfirbyggingar: WCB, SUS304 (CF8), SUS316L (CF3M)
Staðlar: ANSI, BS, DIN, ISO, JIS	Gildandi hitastig: -20 ℃ ~ +150 ℃ (venjulegt), allt að +350 ℃ (hár hiti), niður í -196 ℃ (lágt hitastig)
Innra málmefni: WCB, SUS304 (CF8), SUS316L (CF3M)	Meðalhiti: Hátt hitastig, lágt hitastig, miðlungs hitastig, eðlilegt hitastig
Aðferðaraðferð: Manua	Innsigli: EPDM, PPL
Tengingaraðferð: Flanstenging	Notkun: Vatn, loft, gas, olía, vökvar osfrv.
Uppruni: KínaUppruni: KínaUppruni: KínaUppruni: Kína	Dæmi: Sýnishorn í boði

Kjarna uppbygging og hönnun hápunktur

Hágæða American Standard flanged kúlulokar frá Shenchi eru með kjarnabyggingu sem samanstendur af ventlahluta, kúlu, stöng og sætisþéttingum. Kúlan getur verið annað hvort fljótandi boltahönnun (DN50 og neðar) eða föst boltahönnun (DN50 og hærri). Gat boltans passar við innra þvermál pípunnar, sem leiðir til næstum núllflæðisviðnáms þegar hún er alveg opin. Stöngulvörn gegn útblástursbyggingu kemur í veg fyrir að stilkurinn fljúgi út undir miklum þrýstingi. Andstæðingur-truflanir búnaður tryggir leiðni milli bolta og stilkur, kemur í veg fyrir truflanir rafmagns uppbyggingu. Fyrir ASME flanskúluventla með tiltækum tilboðum, veitir Shenchi nákvæmar tæknilegar færibreytutöflur til að auðvelda viðskiptavinum nákvæmt val á gerðum og útreikning á fjárhagsáætlun.
