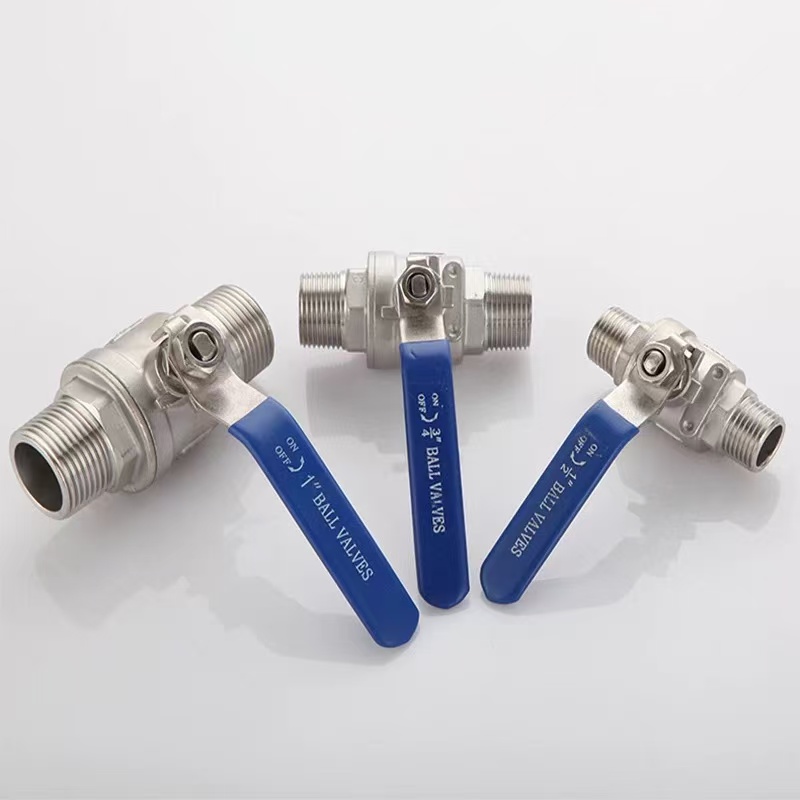

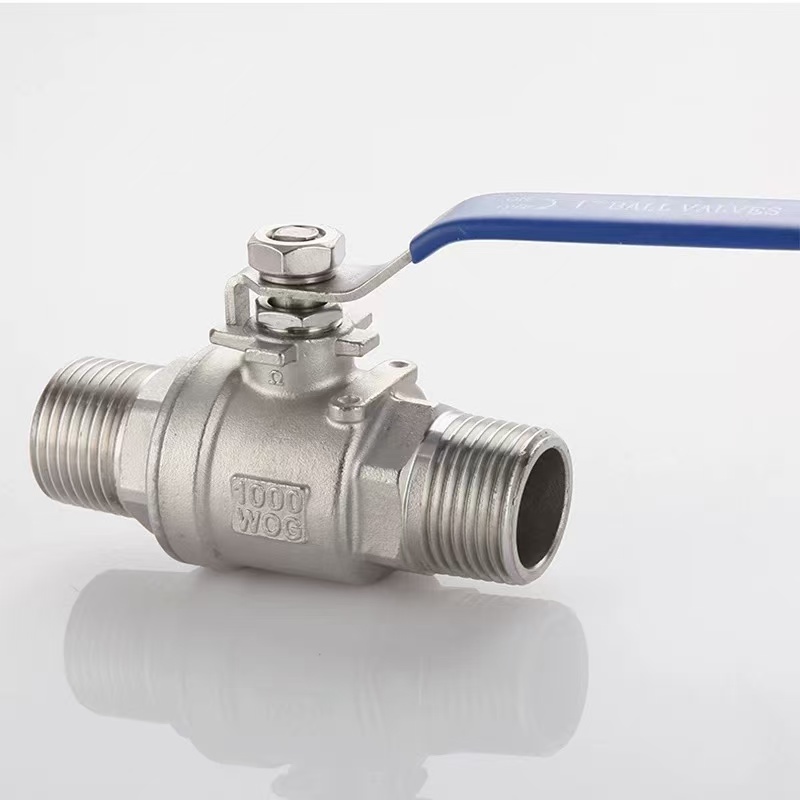

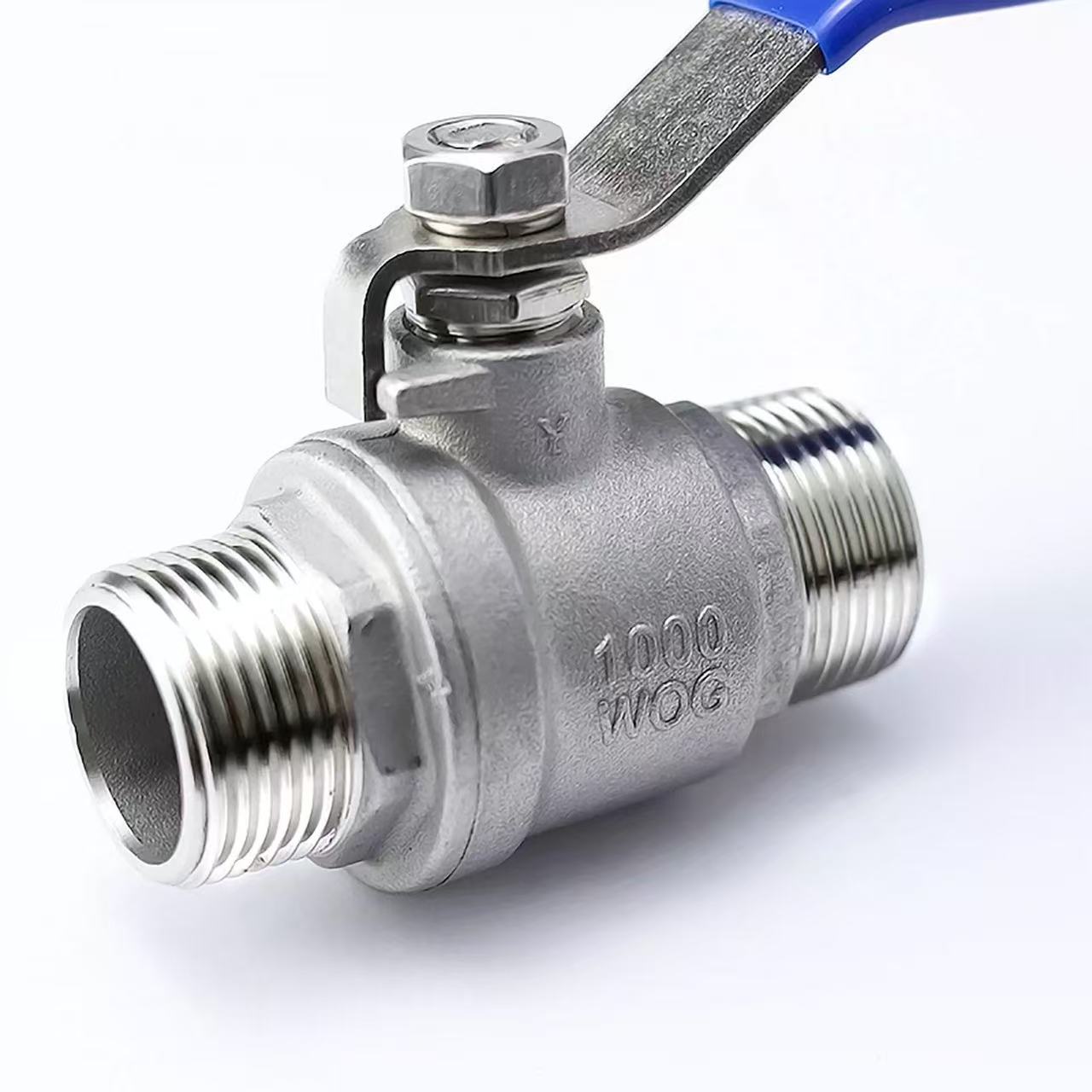

Tveggja stykki tvöfaldur karlþráður kúluventill

Shenchi Science Popularization: Hvað nákvæmlega er hágæða tveggja stykki tvöfaldur karlþráður kúluventill?

Tveggja stykki tvöfaldur ytri þráður kúluventill er kúluventill með karlþræði á báðum endum, settur saman úr tveimur líkamshlutum. Útgáfa Shenchi af þessum loki býður upp á yfirbyggingarefni í kopar, SUS304 eða SUS316L, með innri málmi sem passar við líkamann til að útiloka tæringarhættu á flæðisbraut. Það notar EPDM innsigli og handvirka notkun, hentugur fyrir vatn, loft, olíu, gas og svipaða miðla. „Hágæða tveggja stykki tvöfaldur ytri þráður kúluventill“ er skilgreindur af mikilli þráðarnákvæmni, lágu togi, löngum þéttingarlífi og beinni tengingu við kvenkyns snittur án auka millistykki.

Vörufæribreytur

Vöruheiti: Tveggja stykki tvöfaldur ytri þráður kúluventill	Tæknilýsing: (1/8"-4") DN6-DN100
Nafnþrýstingur: PN16	Efni yfirbyggingar: Kopar, SUS304, SUS316L
Staðlar: ANSI, BS, DIN, ISO, JIS	Þræðir: NPT, BSP, BSPT, DIN, osfrv.
innra málmur Efni: Brass, SUS304, SUS316L	Meðalhiti: Hár hiti, lágur hiti, meðalhiti, eðlilegur hiti
Aðferðaraðferð: Handbók	Innsigli: EPDM
Tengingaraðferð: Þráður tenging	Notkun: Vatn, loft, gas, olía, vökvi osfrv.
Uppruni: Kína	Dæmi: Sýnishorn í boði

Skoðun fyrir uppsetningu og forskriftir um þráðtengingu fyrir Shenchi tveggja stykki tvöfaldur ytri þráður kúluventil

Shenchi, tveggja stykki tvöfaldur ytri þráður kúluloka birgir frá Kína, mælir með því að athuga hvort báðir ytri þræðir á ventlahlutanum séu óskemmdir og passi vel við kvenkyns pípuþræði fyrir uppsetningu. Settu miðlungs PTFE límband jafnt í þráðstefnuna fyrir 2-3 umbúðir. Hágæða tveggja stykki tvöfaldur ytri þráður kúluventill frá Shenchi er með skiptilykil við þræðiræturnar. Notaðu opinn skiptilykil á þessar íbúðir meðan á uppsetningu stendur; Snúðu aldrei miðju lokunarhlutanum til að koma í veg fyrir að innri kúlukjarna misjafnist.

Lykilatriði fyrir staðsetningu innsigli og togstýringu ventilhússsamsetningar

Lykilhlutar tveggja hluta tvöfalds ytri þráðar kúluventils eru tveir hlutar líkamans, miðkúlukjarna, stilkur og EPDM innsigli. Í hönnun Shenchi tengjast tveir líkamar í gegnum miðjuþræði. Gakktu úr skugga um að þéttingarþéttingin (á milli hluta líkamans) sé í miðju án skakka. Herðið með höndunum þar til það kemst í snertingu, notaðu síðan verkfæri í 1/4 snúning til viðbótar. Of mikið tog mun afmynda EPDM innsigli og valda bilun. Hagkvæm tveggja stykki tvöfaldur ytri þráður kúluventill ætti aldrei að skerða þéttingargæði; Rétt togstýring hefur bein áhrif á endingartíma loka.

Stillingaraðferð á staðnum fyrir lokastöngulþéttingu og rofatakmörkunarkerfi

Tveggja stykki tvöfaldur ytri þráður kúluventill Shenchi er með EPDM O-hring innsigli á stilknum. Eftir uppsetningu skaltu hjóla handvirkt um lokann tvisvar til að athuga hvort leki við stofnrótina. Ef smávægilegur leki á sér stað skaltu herða stillipakkningarhnetuna varlega (ekki meira en 1/8 snúning). Athugaðu einnig stöðvunarmörk handfangsins: handfang samsíða pípunni gefur til kynna að það sé opið; hornrétt gefur til kynna lokað. Hágæða tveggja stykki tvöfaldur ytri þráður kúluventill felur í sér vélræna stopp í öfgum stöðum. Aldrei þvinga út fyrir þessar stopp, annars geta skemmdir á innri kúlukjarna og þéttingarflötum orðið fyrir

Algengar uppsetningarvillur og aðferðir við þéttingarpróf á staðnum

Þegar tvöfaldur ytri þráður kúluventill frá Shenchi er settur upp, forðastu: að ofvefja þræði með þéttiefni sem veldur rusli inn í ventilholið, nota rörlykil beint á yfirborð ventilhússins eða að hreinsa ekki pípurusl fyrir uppsetningu. Rétt aðferð: Framkvæmdu þrýstipróf eftir uppsetningu, opnaðu lokann hægt, settu sápuvatn á allar snittari tengingar og líkamssamskeyti og athugaðu hvort loftbólur eru. Hágæða tveggja stykki tvöfaldur ytri þráður kúluventill ætti að viðhalda engu þrýstingsfalli í fimm mínútur við PN16 prófunarþrýsting. Eftir prófun skaltu láta lokann vera hálfopinn til að koma í veg fyrir langtímaþéttingu á annarri hliðinni.
